可变倍数分体式光纤放大镜

在光纤连接器生产厂家,既需要使用400 倍放大镜检查单模光纤端面质量,也需要使 用200 倍放大镜检查多模光纤端面质量,还需要用80 倍放大镜检查插芯端面质量 如果您在使用600um 光纤,又还在使用400/200/125um 等光纤,需要不同的放大倍数 来检查光纤质量 在光纤插芯生产厂家,既需要检查插芯内孔质量,又需要检查插芯端面质量,采用两 个独立工艺分别检查,岂不费时费力 生产MT 或者MT-RJ 等多芯光纤连接器,插芯端面质量如何?光纤端面质量如何? 光纤束的端面质量如何?每个光纤质量如何?
请使用光纤插芯端面质量的最佳检查仪器

性能特点:

可更换三种放大倍数如400/200/80 或50 倍光学放大
快速而方便,精确而高效,图象清晰而鲜明,节省时间,降低成本
具有X-Y 可调节功能:在更换放大倍数或者更换适配器后,如光纤图像不在屏幕中心,可微调X-Y 轴,随意调节光纤图像位置,同时也可检查插芯部分的任意位置的细节,不再局限于光纤附近区域。
图像异常清晰:特别的光学系统设计结合最优的器件选择使得本公司生产的放大镜各项指标超过其 它同类产品,在市场上已经赢得了良好口碑。
工作寿命长,内部LED 照明灯泡寿命长达100,000 小时,内部无用户可维修部件
内置进口CCD摄像头,可选配黑白监视器
适用范围广,基本上可检查任何一种光纤连接器
本款可变放大倍数的放大镜还特别适合检查不同光纤直径的光纤,如600um, 400 um, 200 um,125 um 等。

技术参数:

  • 镜头数量:3
  • 放大倍数:80倍,200倍和400倍三个倍数自由切换
  • CCD面积:1/3英寸
  • 对焦方式:手动对焦
  • 功耗:5W
  • 工作温度:-10℃-40℃
  • 显示屏:9.7寸HD高清液晶
  • 分辨率1024*768
  • 供电输出:5V 1A
  • 体积:xxx*xxx
  • 重量:1.5KG
  • 标准配置:放大镜主机,1.25mm通用适配器,2.5mm通用适配器,电源适配器
  • 选配:MT单模,MT多模,MPO单模,MPO多模,SMA适配器

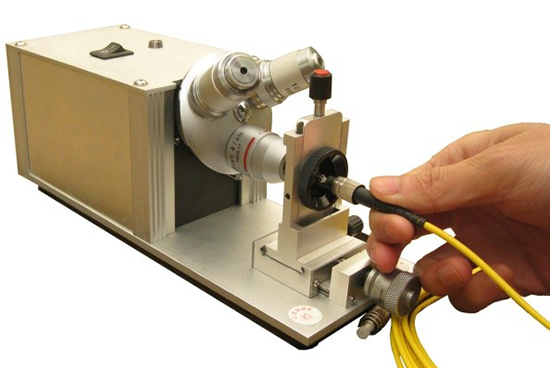

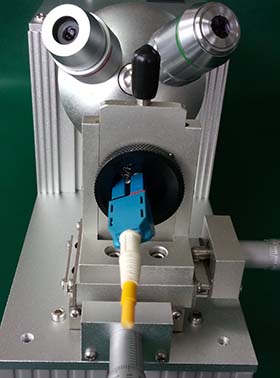

相关图片
